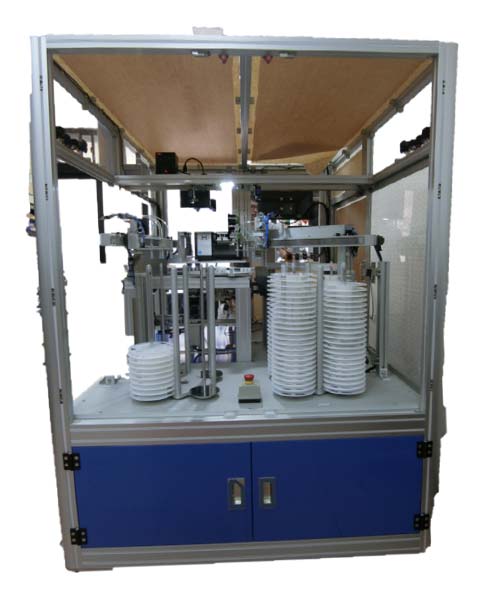

產品特色
- 自動入料
- 自動生成標籤
- 自動貼標
- 自動標籤外觀檢測
- 自動NG排出
- 自動NG後補印
- 自動出料排列

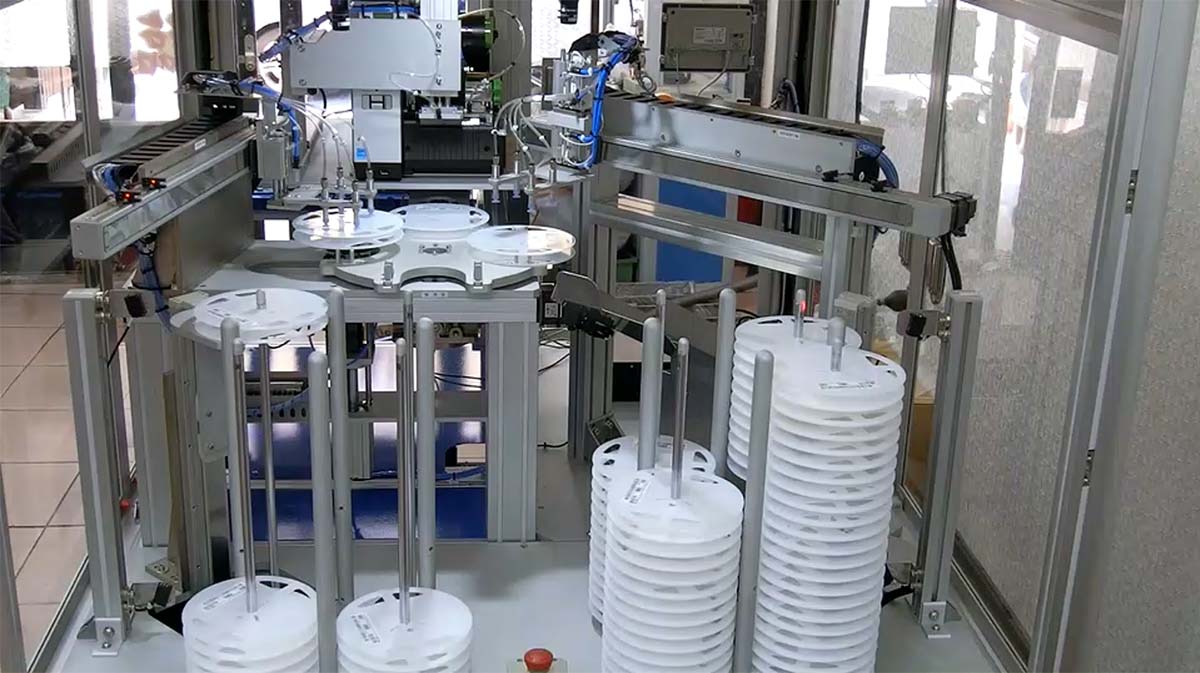

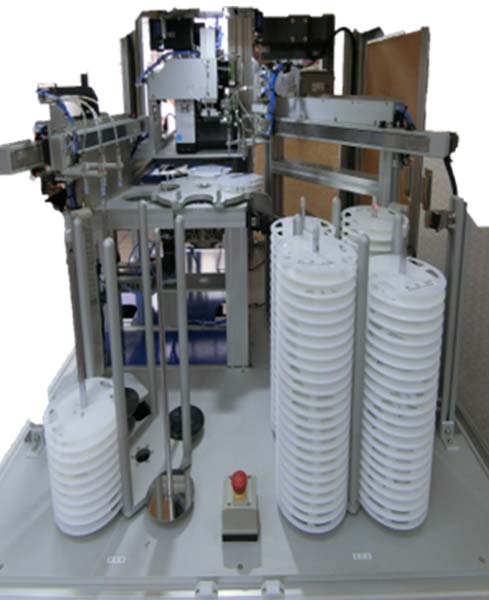

入料端說明
- 一次可以排放4落的空白Reel
- 每一落可以依客戶指定擺放50~80片Reel
- Reel可以不限定角度自由擺放

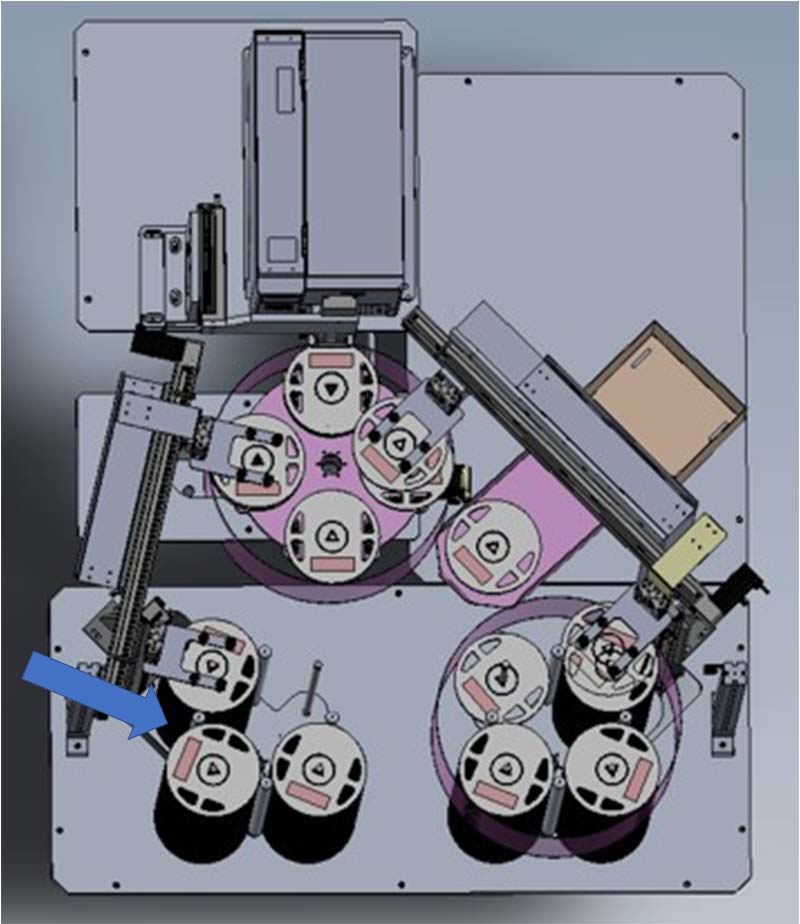

貼標端說明
- 自動取放Reel至貼標的工作轉盤
- 自動將Reel的角度轉回到貼標的角度
- 自動按客戶系統要求順序生成標籤
- 自動承靠Reel幫助標籤穩定張貼

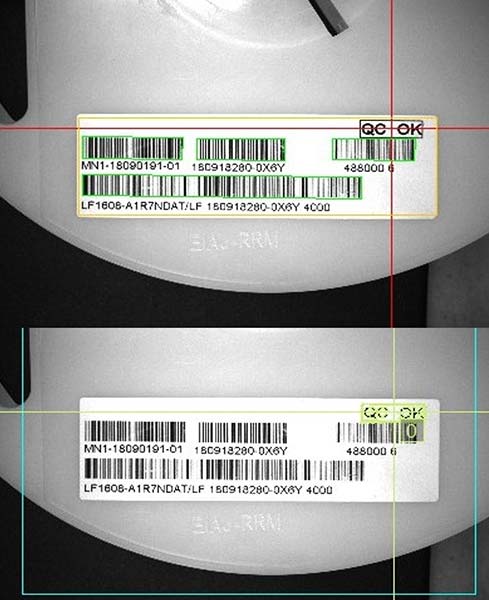

貼標檢測端說明
- 自動檢測標籤內條碼是否正確
- 自動檢測標籤是否有髒汙、破損、印字不完全
- 自動排出NG標籤的Reel
- 自動補印遭排出的NG標籤
- 自動按順序擺放完成貼標的Reel
- 自動擺滿換列

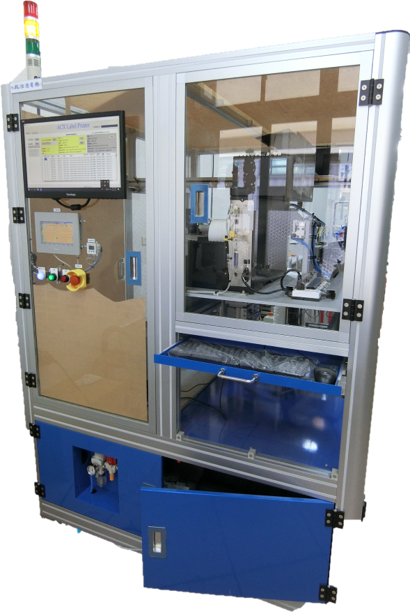

Reel 對位、貼標、檢測全自動一站完成

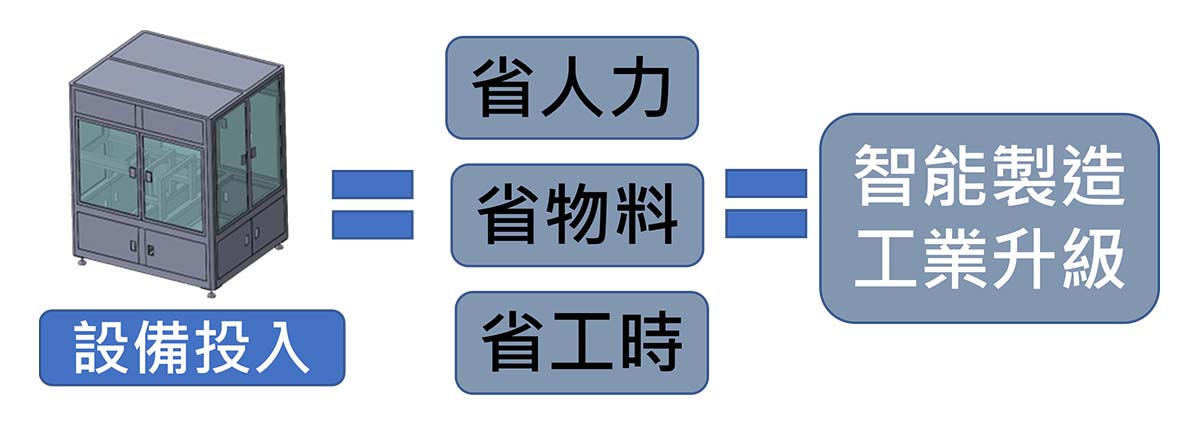

客戶實績一年即可回收投入成本。
(含人力節省、損耗降低、重工損耗等合併計算)

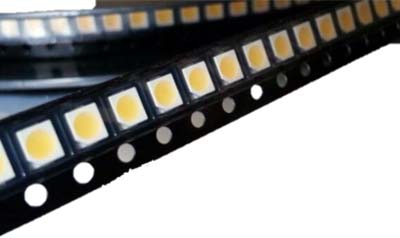

產品應用行業

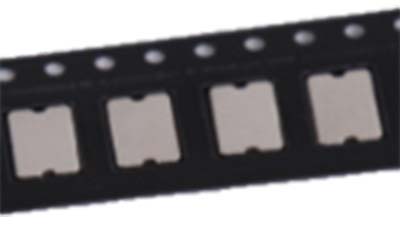

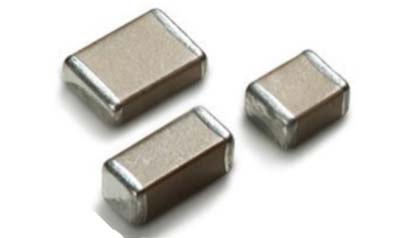

被動元件
LED晶粒
IC

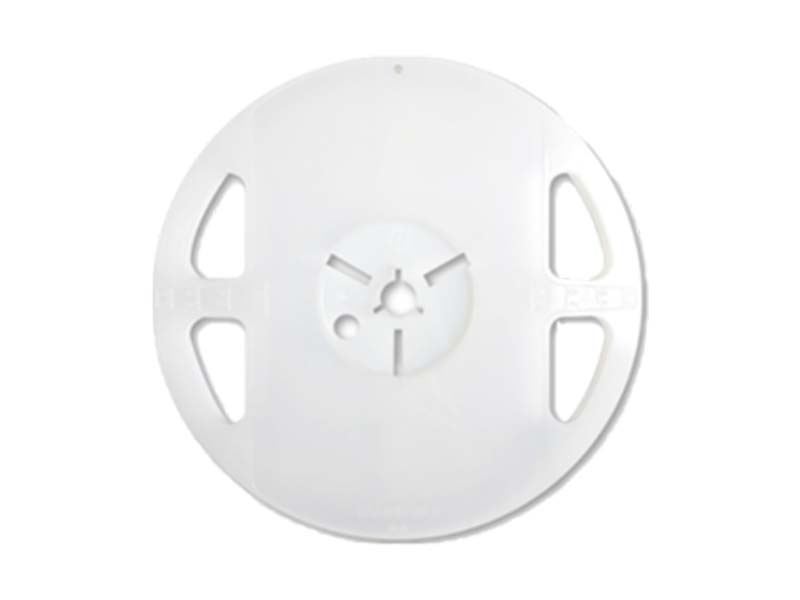

所有使用Reel 的行業
產品特色
可一次放置多片Reel
減少人工取放次數
Reel自動對位補正
自動補正減少放置時間
可與ERP直接串連
刷取工單直接輸出條碼
條碼辨識、外觀檢測
貼標後主動資料比對
產品規格
| 驗收項目 | 內容 |
|---|---|
| 生產規格 | Real 可上尺寸78、7*12、7*1 標籤 : 80mm * 25mm |
| 貼標品質檢驗 | * 貼標位置 * 印字完整度 * 標籤外觀 |
| 處理能力 | 生產速度 : 10秒/片(每次動作的第二片開始) |

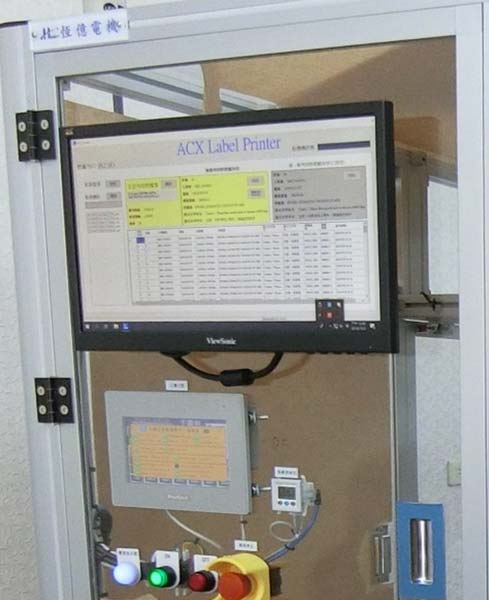

| 人機面板 | * 面板顯示 : 繁體、英文 * 異常履歷記錄list |
| 資料比對 | 符合ACX系統資料筆對資料 |
| 其他 | * 連續生產60~70片不得有停機發生 * 三色警示燈及蜂鳴器 (on/off) * 大紅頭緊急停止開關 * 電氣箱需設備及系統接地銅端子各一 * 設備有安全危害機構需設置保護蓋 |
生產規格可以依造 客戶需求進行調整
如有機台評估、產品介紹需求請洽 : websales@huirong.com.tw
產品效益
| 驗收項目 | 內容 |
|---|---|
| 增加生產效率 | 減少人力，客戶實績可減少至少5名工作人員 |
| 減少標籤貼合不良，需要重新貼合 | |
| 減少標籤外觀瑕疵，導致測包機無法辨識 | |
| 減少標籤外觀瑕疵，導致測包機無法辨識 | |
| 綜合以上損耗減少，快速設備回收 | |
| 提高自動化 | Reel 角度、方向自動補正 |
| 標籤印刷、貼附Reel自動完成 | |
| 標籤印刷品質、貼附角度、外表髒汙、印字內容自動檢測 | |
| 標籤瑕疵的Reel 自動排出 | |
| 檢出標籤瑕疵Reel 自動補印 |
