RL1590-267
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL1590-267 | 90° | 12.30mm | 3mm | 0.745kg | 300-INFmm | <0.5% | Φ130x49.5mm |

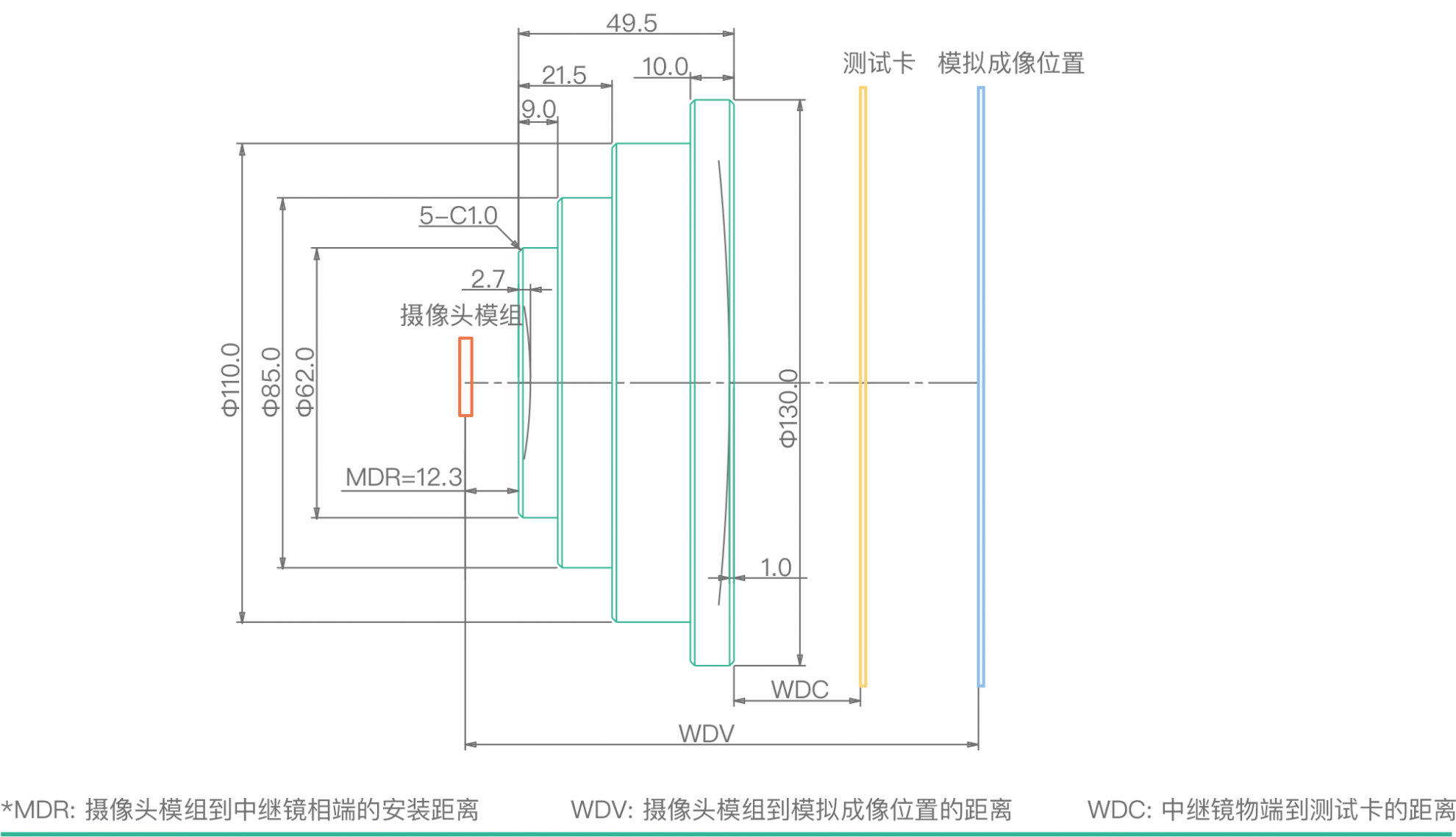

RL1590-267結構圖
RL1590-267最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 70.19 | 217.89 | 122.57 | 200.00 | 150.00 |
| 1000 | 98.65 | 270.67 | 152.25 | 248.44 | 186.33 |
| 5000 | 120.28 | 310.88 | 174.87 | 285.35 | 214.01 |
| 無窮遠 | 126.72 | 322.71 | 181.52 | 296.21 | 222.16 |
