RL4045
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL4045 | 45° | 40mm | 18mm | 0.11kg | 300-INFmm | <0.3% | Φ58x34.17mm |

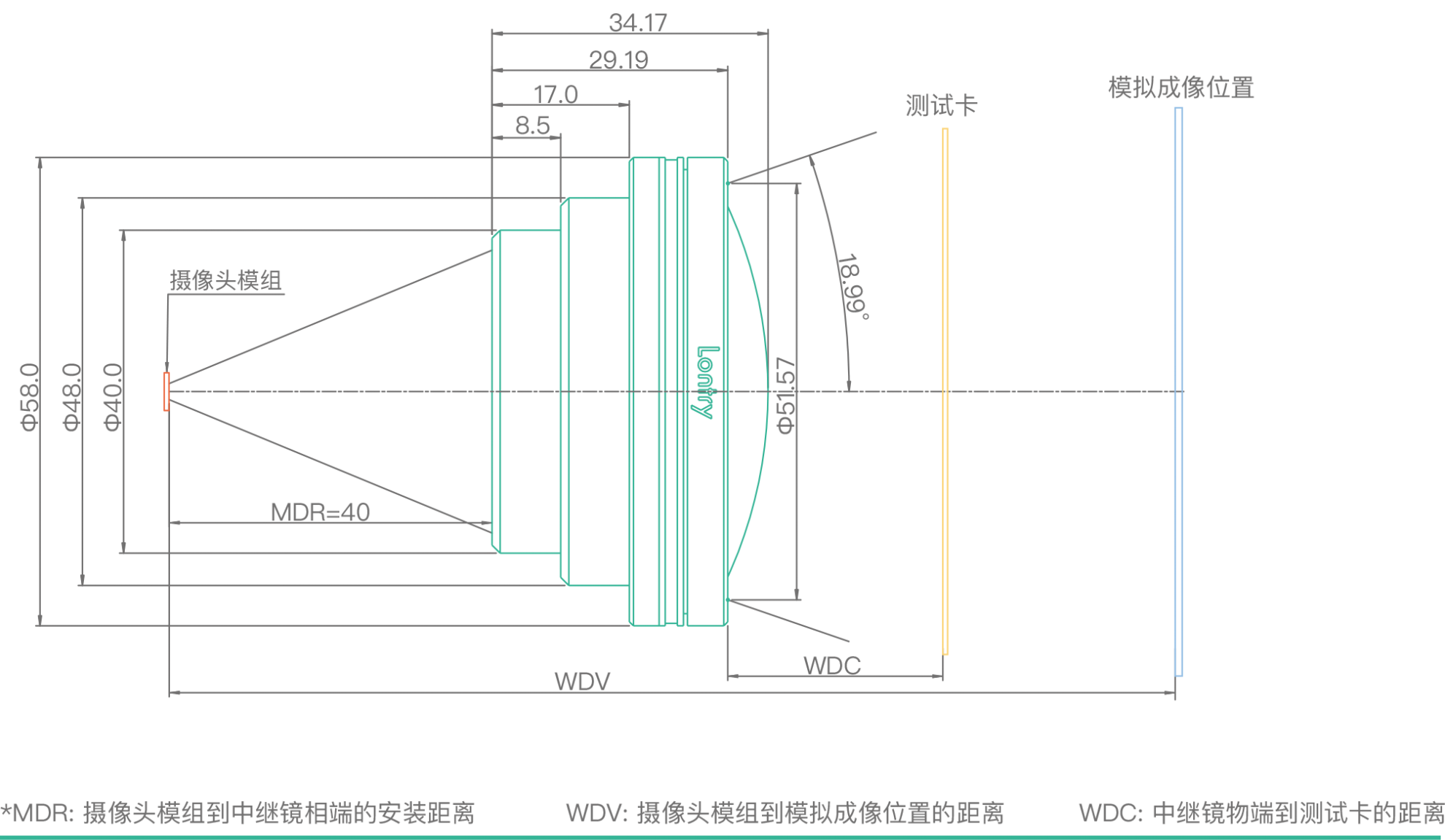

RL4045結構圖
RL4045最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 500 | 231.20 | 183.32 | 103.12 | 168.26 | 126.20 |
| 1000 | 315.16 | 234.18 | 131.73 | 214.95 | 161.21 |
| 5000 | 425.37 | 300.95 | 169.28 | 276.24 | 207.18 |
| 無窮遠 | 463.49 | 324.05 | 182.28 | 297.43 | 223.08 |
