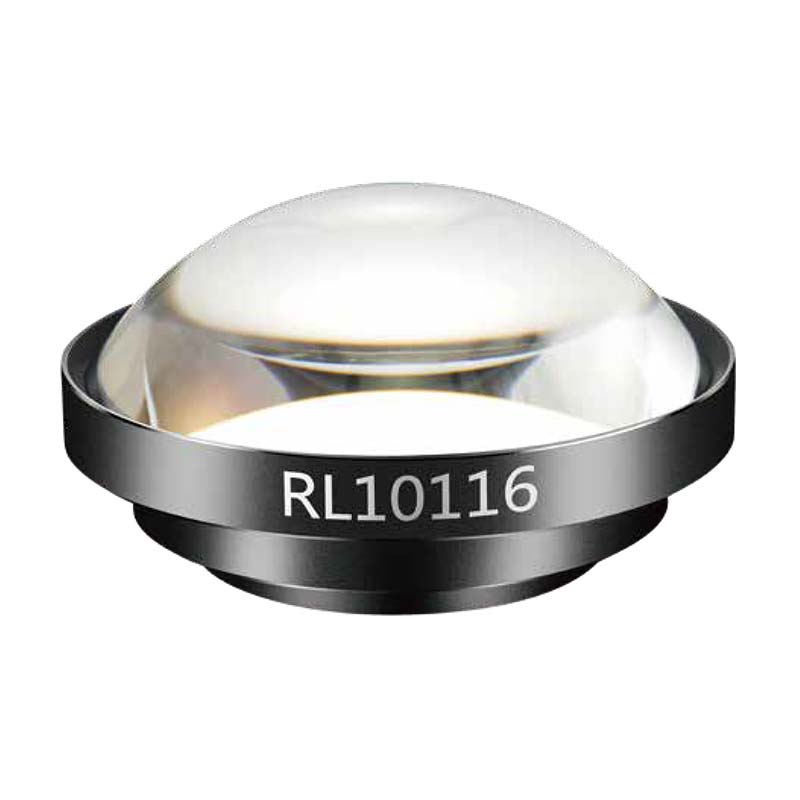

RL10116
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL10116 | 116° | 10mm | 4.5mm | 0.51kg | 350-INFmm | <20% | Φ89.5x48.54mm |
RL10116結構圖
RL10116最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 213.18 | 415.22 | 233.56 | 381.12 | 285.84 |
| 1000 | 275.43 | 515.19 | 289.79 | 472.88 | 354.66 |
| 5000 | 322.57 | 590.93 | 332.40 | 542.40 | 406.80 |
| 無窮遠 | 336.59 | 613.41 | 345.05 | 563.04 | 422.28 |
