RL25130-750
| 型號 | 視場角 | MDR | 入瞳直徑 | 重量 | 模擬距離範圍 | 畸變 | 輪廓尺寸 |
|---|---|---|---|---|---|---|---|
| RL25130-750 | 130° | 18.00mm | 3mm | 1.08kg | 300-INFmm | <20% | Φ150x39.8mm |

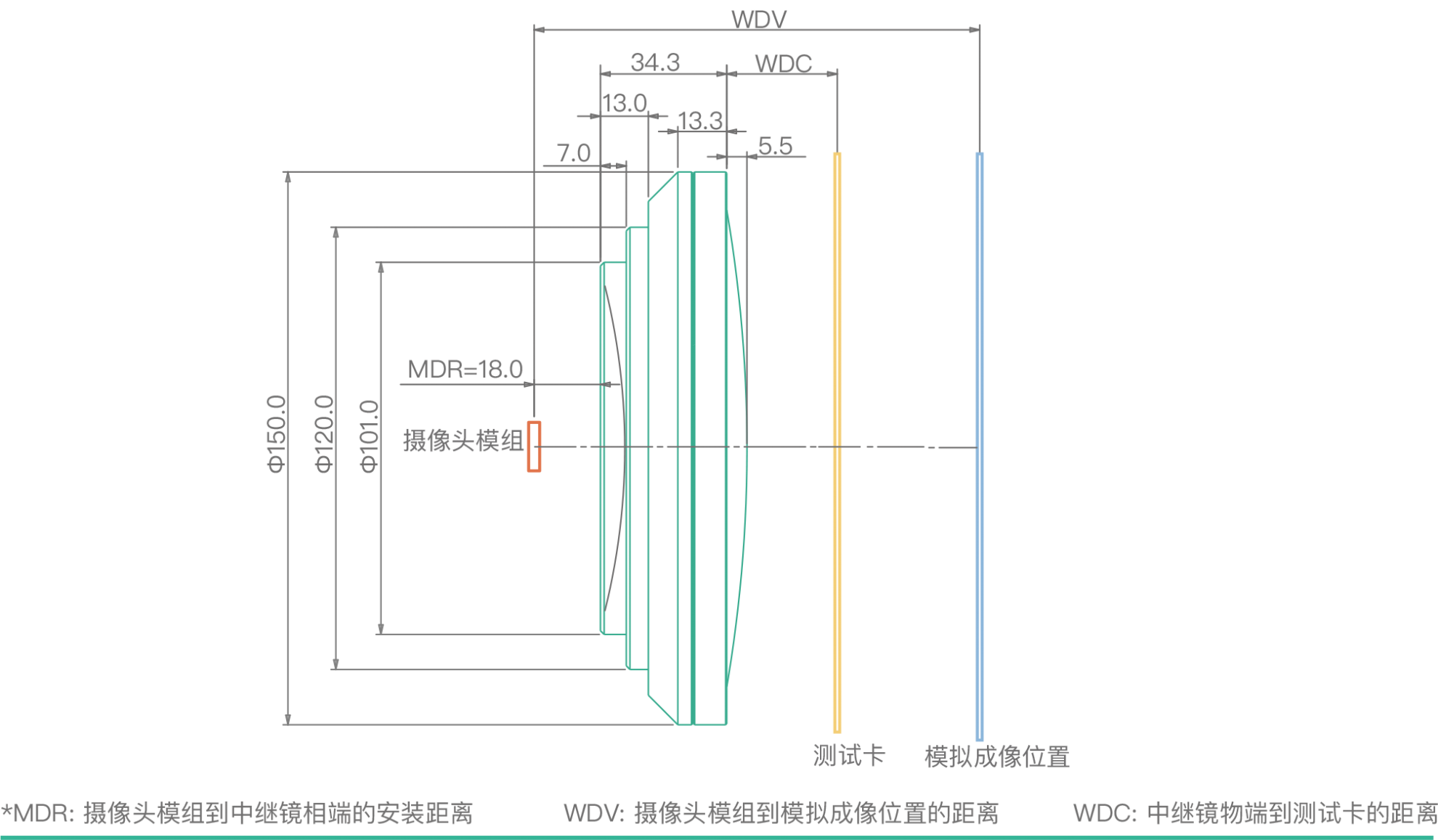

RL25130-750結構圖
RL25130-750最大角度下測試卡的尺寸
| WDV(mm) 攝像頭模組到模擬 成像位置的距離 | WDC (mm) 中繼鏡物端到測試 卡的距離 | 測試卡尺寸(LXW) | |||
|---|---|---|---|---|---|
| 16:9 | 4:3 | ||||
| 長(mm) | 寬(mm) | 長(mm) | 寬(mm) | ||
| 400 | 171.5 | 595.0 | 334.7 | 546.1 | 409.6 |
| 1000 | 248.0 | 806.5 | 453.7 | 740.3 | 555.2 |
| 5000 | 316.0 | 994.7 | 559.5 | 913.0 | 684.7 |
| 無窮遠 | 338.3 | 1056.2 | 594.1 | 969.5 | 727.1 |
